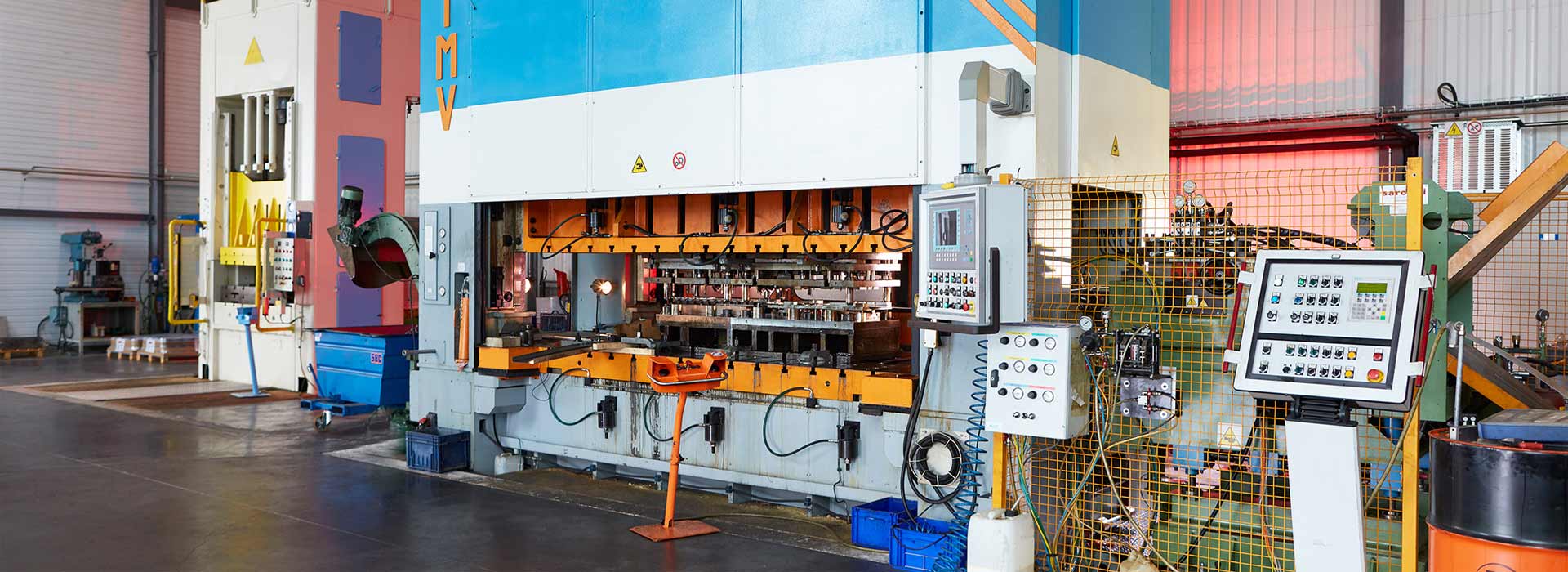

PARC MACHINES

PRESSES MECANIQUES AUTOMATIQUES

Réparties sur les deux sites de production afin de garantir polyvalence et flexibilité dans les productions, les presses mécaniques automatiques d’Emboutimetal sont sécurisées par un système électronique permettant de contrôler en amont et en aval les productions de pièces :

⇢ Contrôle continu par caméra
⇢ Contrôle d’effort des presses
⇢ Contrôle avancement de bande
⇢ Contrôle d’éjection de pièce
⇢ Contrôle de passage de déchet

La maintenance du parc machines est sécurisée et maîtrisée en interne par des personnes habilitées.

PRODUCTIONS MOYENNES ET GRANDES SERIES

Associés à des ressources qualifiées et polyvalentes, nous pouvons assurer avec nos nombreuses presses mécaniques vos productions de moyennes et grandes séries à des coûts de production compétitifs grâce à :

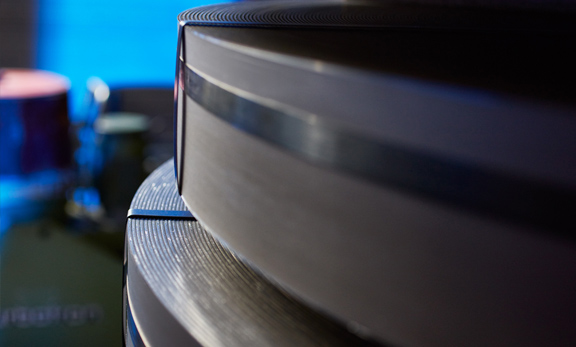

⇢ L’utilisation des Coils, bobine de métal

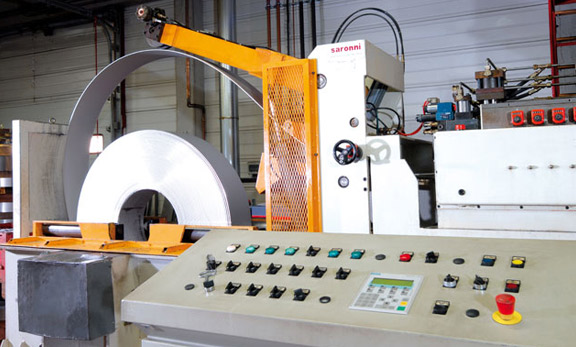

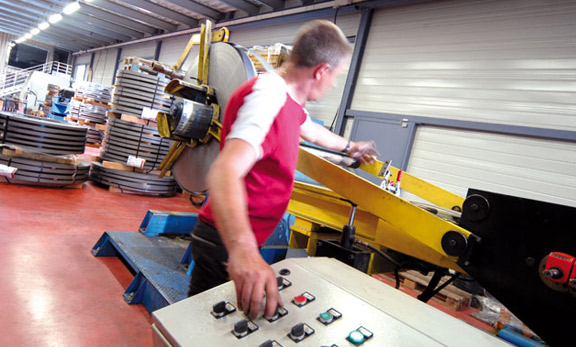

⇢ Mise en place de ligne de déroulage/redressage automatique (épaisseur de bande de 0.5 à 10 mm et de 36 à 1100 mm de largeur)

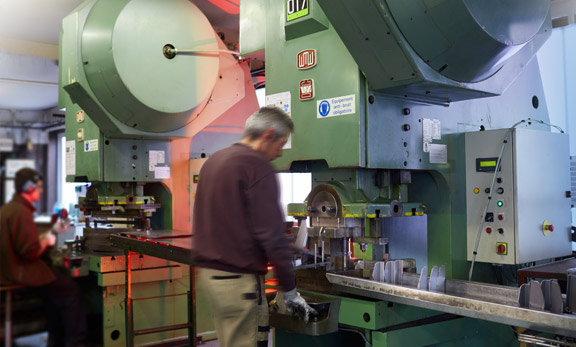

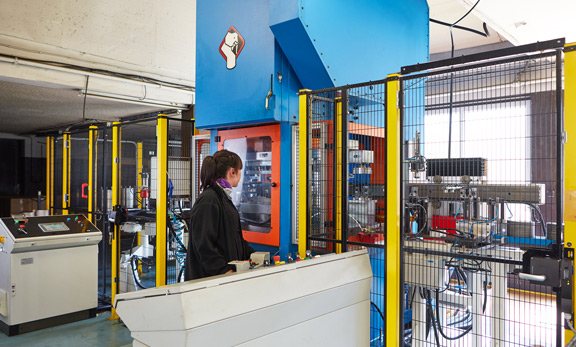

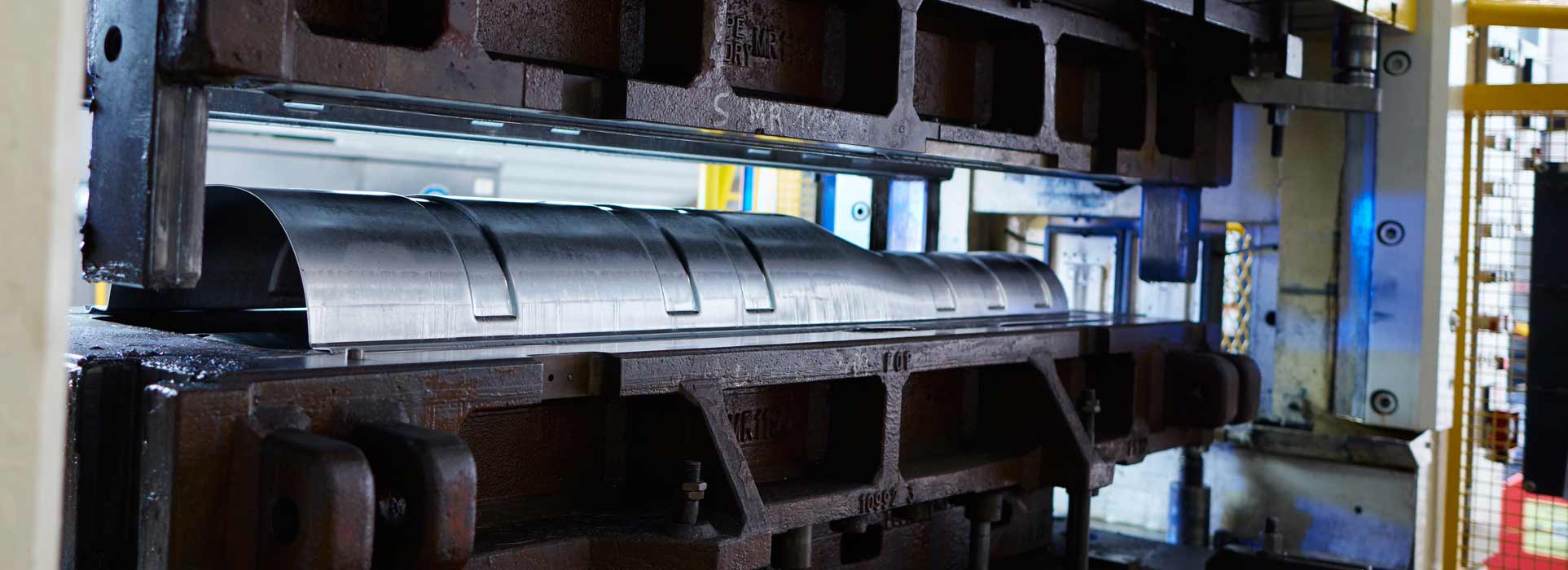

PRESSES DE REPRISE - PRESSES AVEC TRANSFERT

Emboutimetal dispose d’un atelier de presses de reprise allant de 55 à 320 T dédié à vos petites et moyennes série permettant de découper, d’emboutir, de plier vos pièces métalliques.

Les presses de reprise sont situées à proximité des zones d’assemblage et de taraudage facilitant ainsi les flux de production.

Emboutimetal dispose de quatre presses automatisées avec bras de transfert 2 axes et 3 axes favorisant la production de grandes séries.

Presses mécaniques automatiques, transferts, reprises

un équipement de qualité et performant

LE PARC MACHINES EMBOUTIMETAL EN DÉTAIL

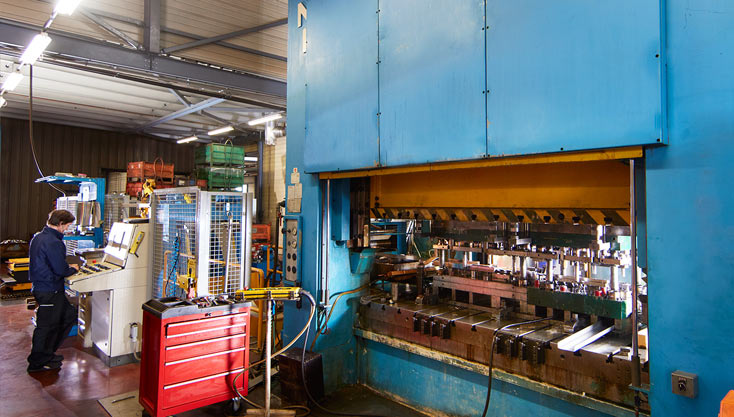

PRESSE 630T MANZONI

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 630
Table : 2600 X 1500
Marque : Manzoni

Presse polyvalente capable d’accepter des outils à suivre ou de reprise de grande dimension nécessitant un fort tonnage.

La possibilité d’accepter une grande largeur de bande de 1100×6 est un atout important.

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Type : arcade
Coulisseau : 2300 X 1500
Course : 200
HOF : 700
Amenage : Commande numérique
Capacité amenage :
-Largeur 1100 mm
-Épaisseur 0.6 à 6 mm

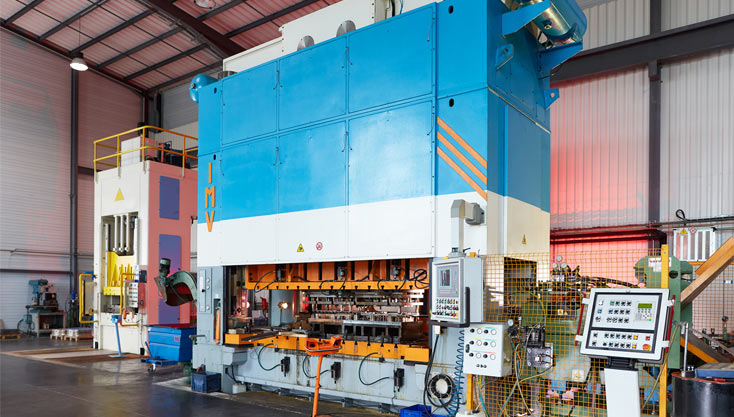

PRESSE 630T IMV

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 630
Table : 3640 X 1500
Marque : IMV

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Type : arcade
Coulisseau : 3500 X 1500
Course : Variable 55 à 450
HOF : 650
Amenage : commande numérique
Capacité amenage :
-Largeur 900 mm
-Épaisseur maxi 8 mm

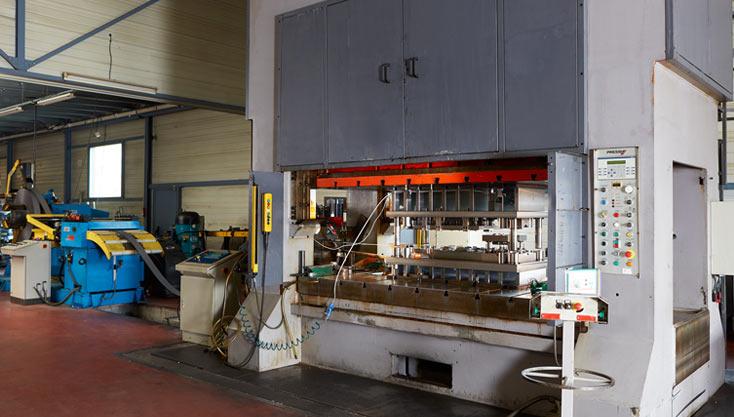

PRESSE 400T PRESSIX

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 400
Table : 3300 X 1500
Marque : PRESSIX

Presse polyvalente capable d’accepter des outils à suivre de grande dimension

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Type : arcade
Coulisseau : 2600 X 1350
Course : 210
HOF : 700
Amenage : commande numérique
Capacité amenage :
-Largeur 700 mm
-Épaisseur maxi 2.5 mm

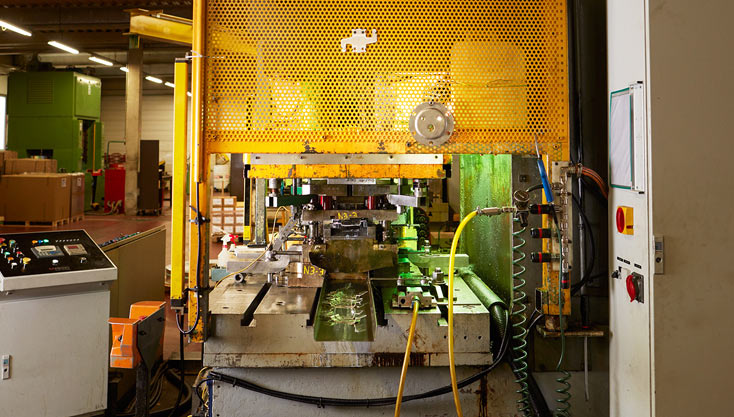

PRESSE 400T GEORG

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 400
Table : 1700 X 1000
Marque : GEORG

Presse équipée d’une ligne hydraulique type caisson pour faire de forte épaisseur et de grand pas (500×10)

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Type : col de cygne
Coulisseau : 1300 X 1300
Course : variable 20 à 160
HOF : 420
Amenage : commande numérique
Capacité amenage :
-Largeur 500 mm
-Épaisseur maxi 6 mm

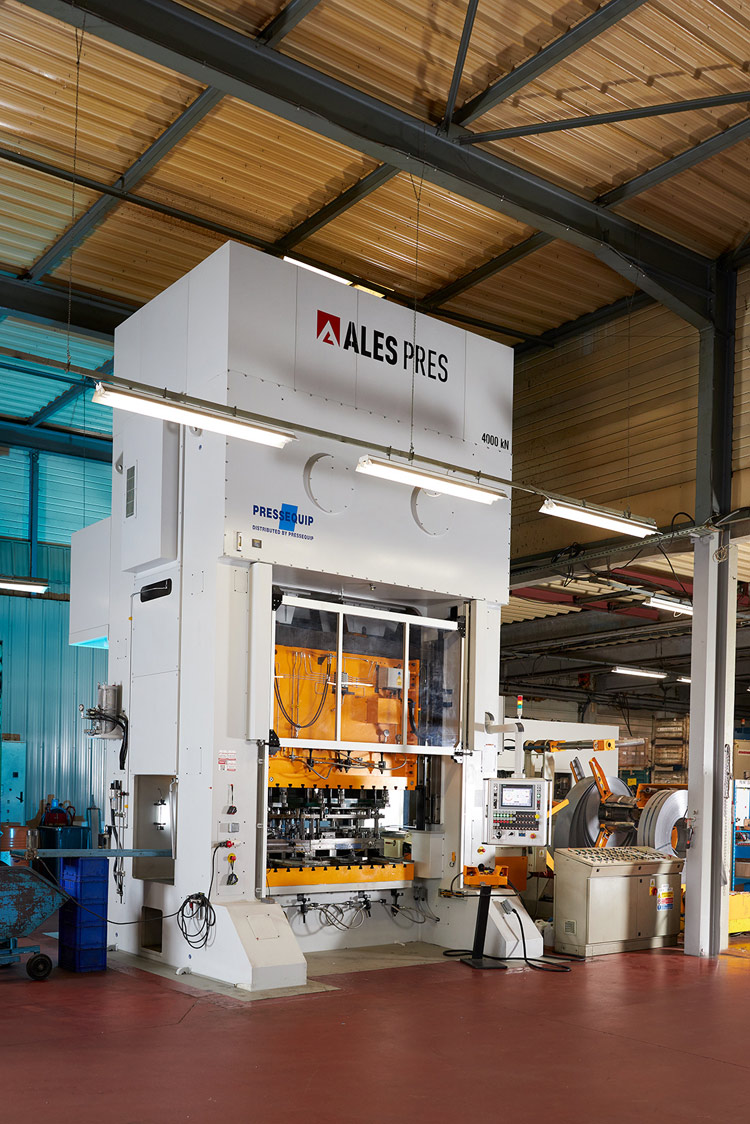

PRESSE 400 T ALES (Presse neuve 2020)

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 400
Table : 2000 X 1300
Marque : ALES PRES

Fonction auto/reprise : Auto
Type : ARCADE
Coulisseau : 2350 X 1300
Course : 40 à 300 mm maxi
HOF : 400 à 530 maxi
Amenage : CN SARONNI
Largeur : 600 mm
Epaisseur : 0.5 mm à 6 mm

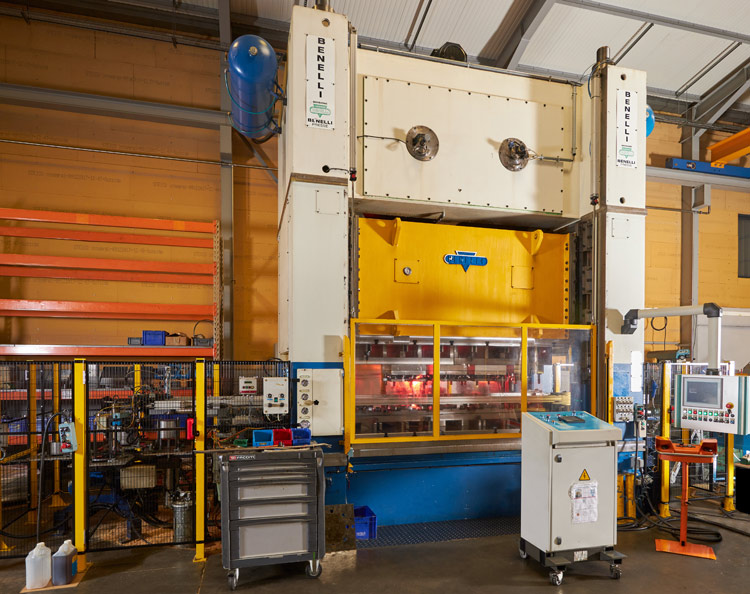

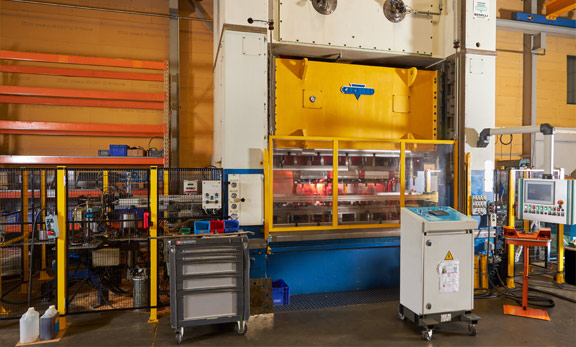

PRESSE 400 T BENELLI - Transfert 3 axes

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 400
Table : 2500 X 1400
Marque : BENELLI

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : Auto
Type : transfert 3 axes
Coulisseau : 2500 X 1400

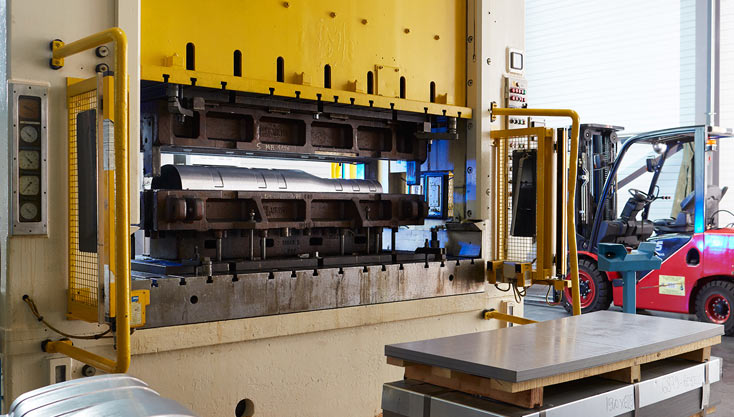

PRESSE 320T BRET - Reprise

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 320
Marque : BRET

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : reprise
Type : arcade

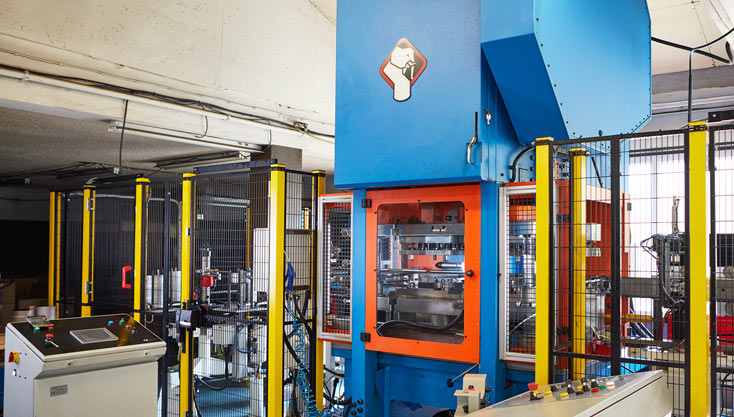

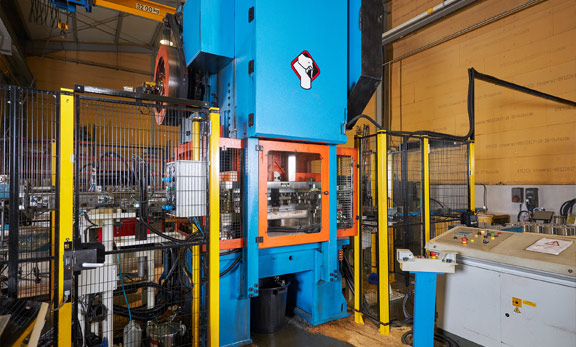

PRESSE 250T SANGIACOMO - Transfert 2 axes

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 250
Table : 1600 X 900
Marque : SANGIACOMO

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : Auto
Type : transfert 2 axes
HOF : 500

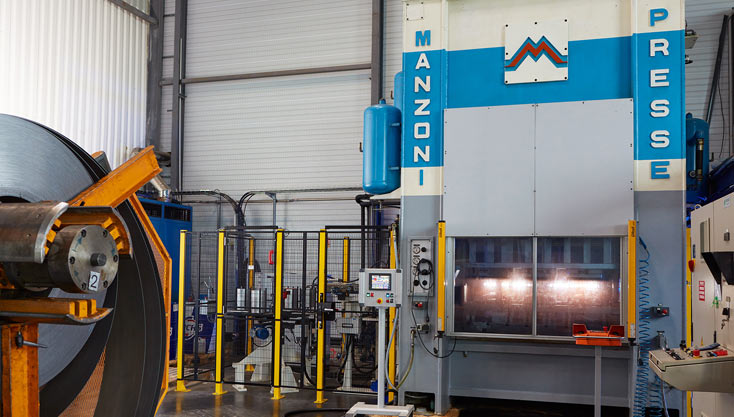

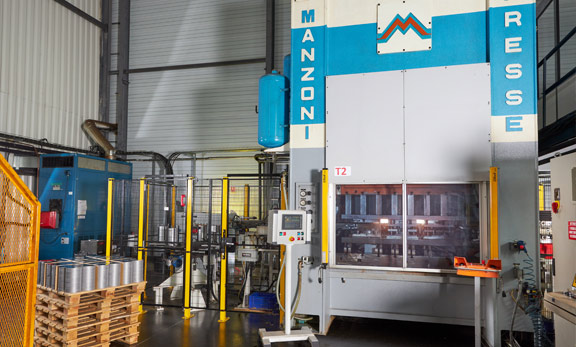

PRESSE 250T MANZONI - Transfert 2 axes

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 250
Table : 1850 X 1250
Marque : MANZONI

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : Auto
Type : transfert 2 axes
HOF : 800

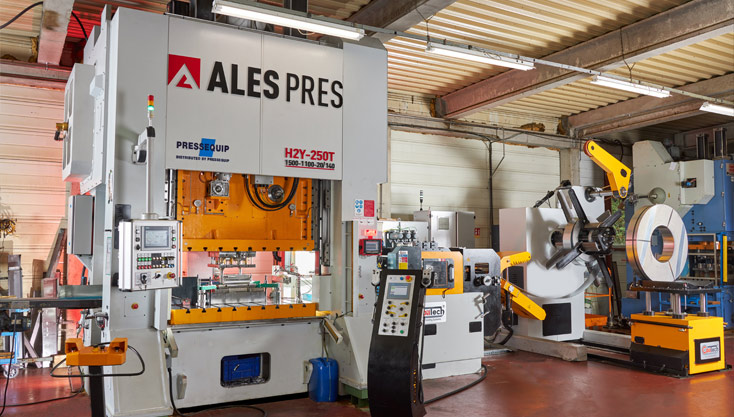

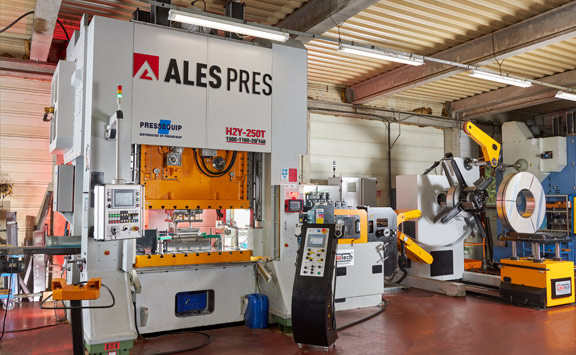

PRESSE 250 T ALES (Presse neuve 2020)

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 250
Table : 1500 X 1100
Marque : ALES PRES

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : Auto
Type : mécanique
Coulisseau : 1500 x 1100
Course : 20 à 140 mm maxi
HOF : 400 à 530 maxi
Amenage : COILTECH
Largeur : 120 à 400 mm
Epaisseur : de 0.7 mm à 4 mm

PRESSE 200 T SANGIACOMO – Transfert 2 axes

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 200
Table : 2100 X 1250
Marque : SANGIACOMO

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : Auto
Type : transfert 2 axes
Coulisseau :
Course : 250
HOF : 500
Amenage :

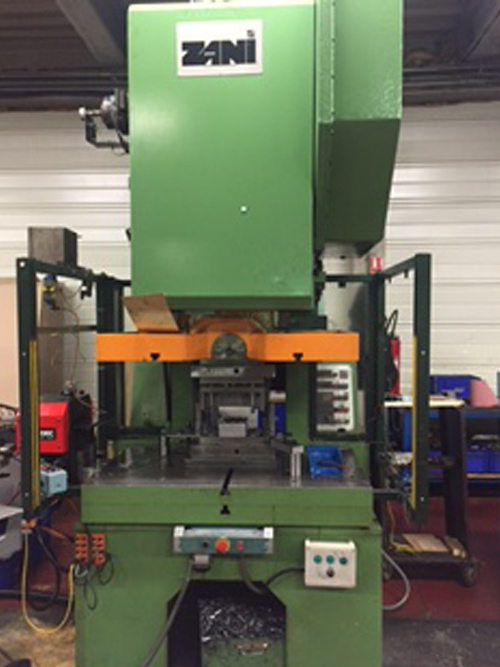

PRESSE 160T ZANI

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 160 T
Table : 1200 X 800
Marque : ZANI

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Coulisseau : 1100 X 700
Course : 10 à 140
HOF : 540
Amenage : commande numérique
Capacité amenage :
-Largeur 160 mm
-Épaisseur maxi 3 mm

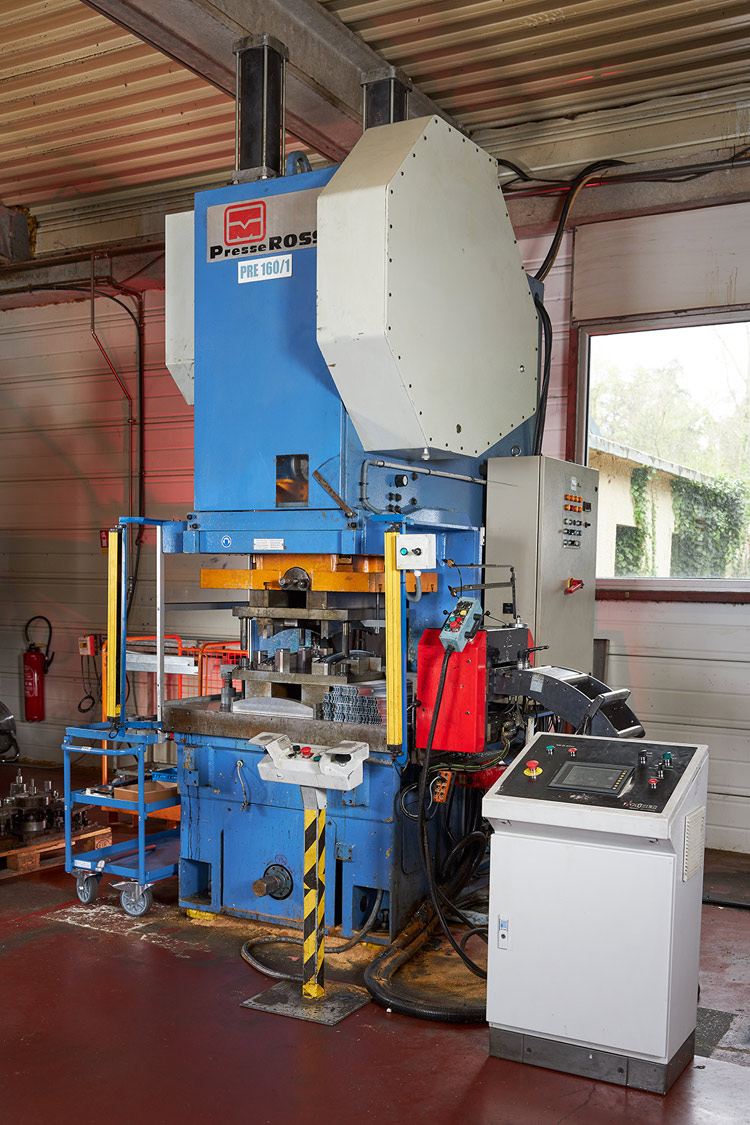

PRESSE 160 T ROSS

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 160 T
Table : 1200 X 720
Marque : ROSS

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Type : COL DE CYGNE
Coulisseau : 900 X 610
Course : 13 à 1480
HOF : 415

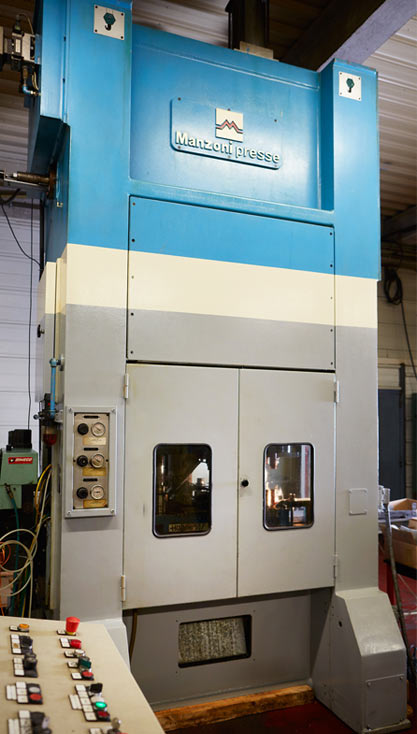

PRESSE 140T MANZONI

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 140
Table : 1200 X 600
Marque : MANZONI

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Type : Arcade
Coulisseau : 1100 X 500
Course : 10 à 150
Amenage : commande numérique
Capacité amenage :
-Largeur 300 mm
-Épaisseur maxi 4 mm

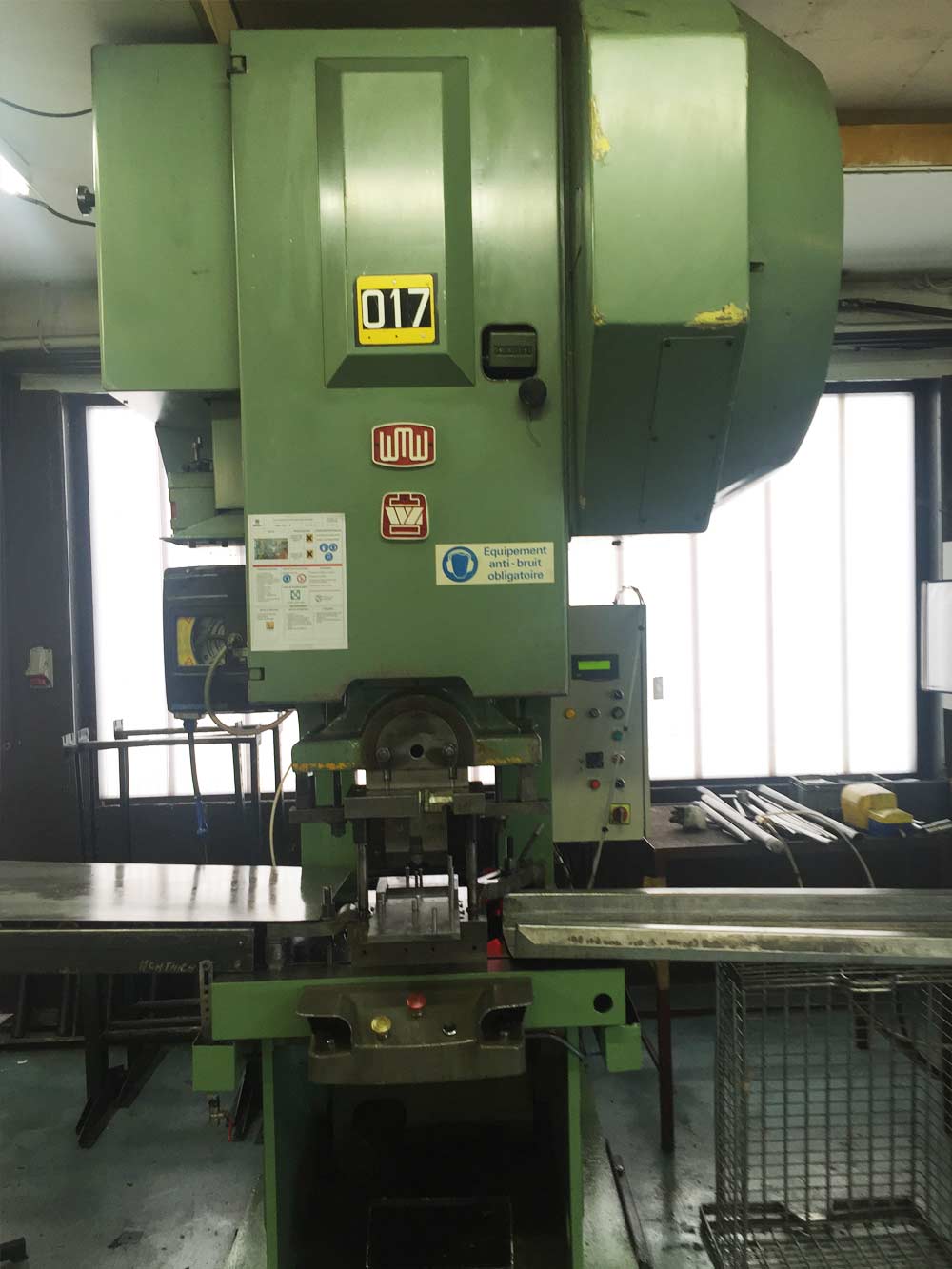

PRESSE 100T ERFURT

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 100
Table : 900 X 600
Marque : ERFURT

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : reprise
Type : col de cygne
Coulisseau : 550 X 450
Course : 20 à 140
HOF : 460

PRESSE 100T ERFURT N°13

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 100
Table : 900 X 600
Marque : ERFURT

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : reprise
Type : col de cygne
Coulisseau : 550 X 450
Course : 20 à 140
HOF : 460

PRESSE 100T COFMO

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 100
Table : 900 X 650
Marque : COFMO

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : auto
Type : col de cygne
Coulisseau : 500 X 400
Course : 20 à 90
HOF : 460
Amenage : commande numérique
Capacité amenage :
-Largeur 200 mm
-Épaisseur maxi 2 mm

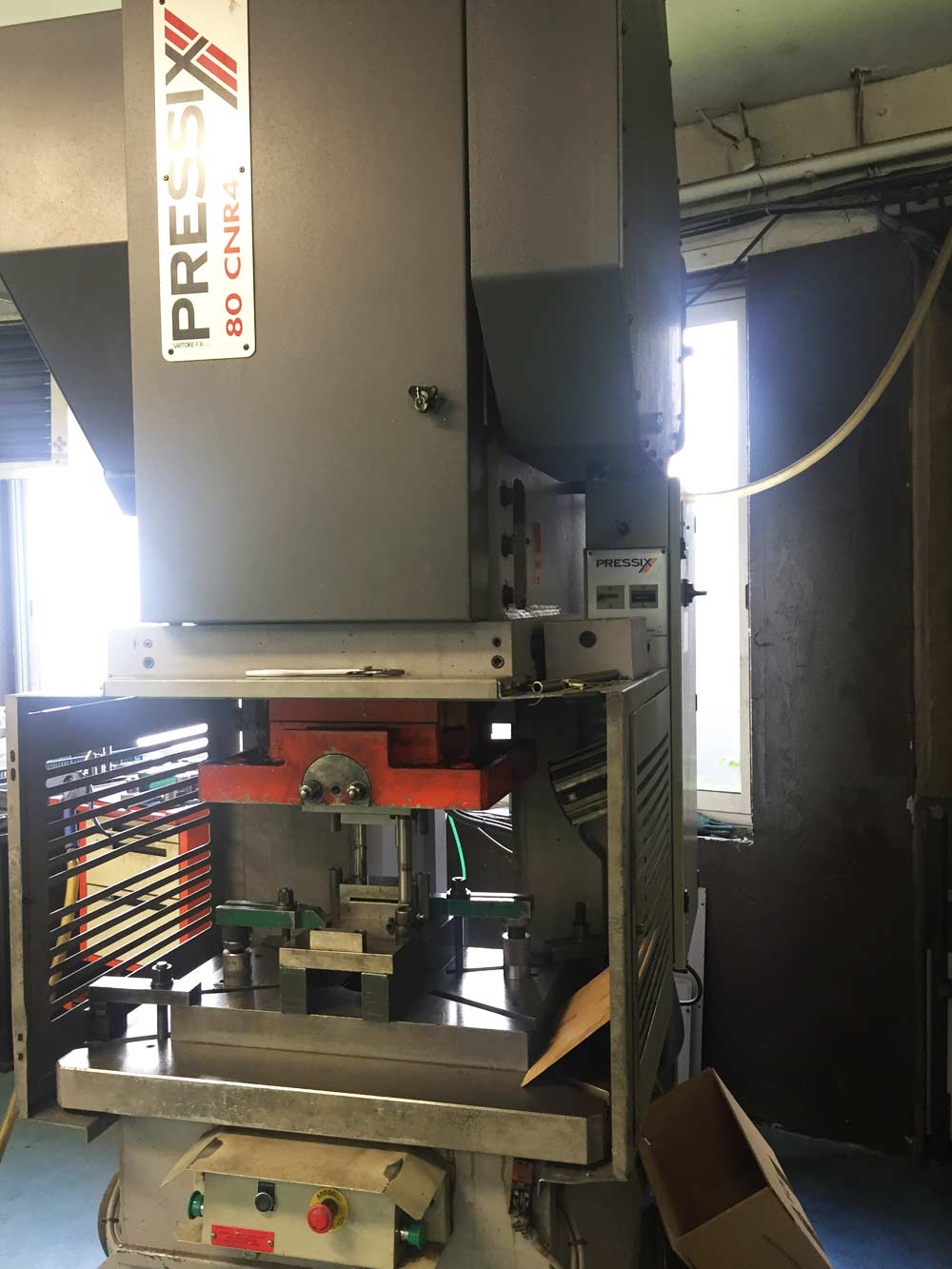

PRESSE 80T PRESSIX

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 80
Table :850 X 620
Marque : PRESSIX

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : reprise
Type : col de cygne
Coulisseau : 500 X 400
Course : 20 à 140
HOF : 350

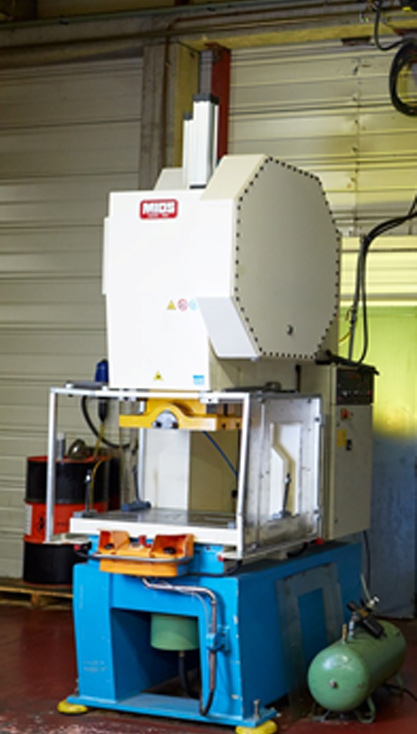

PRESSE 75T MIOS

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 75
Table :850 X 550
Marque : MIOS

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : reprise
Type : col de cygne
Coulisseau : 560 X 380
Course : 20 à 110
HOF : 300

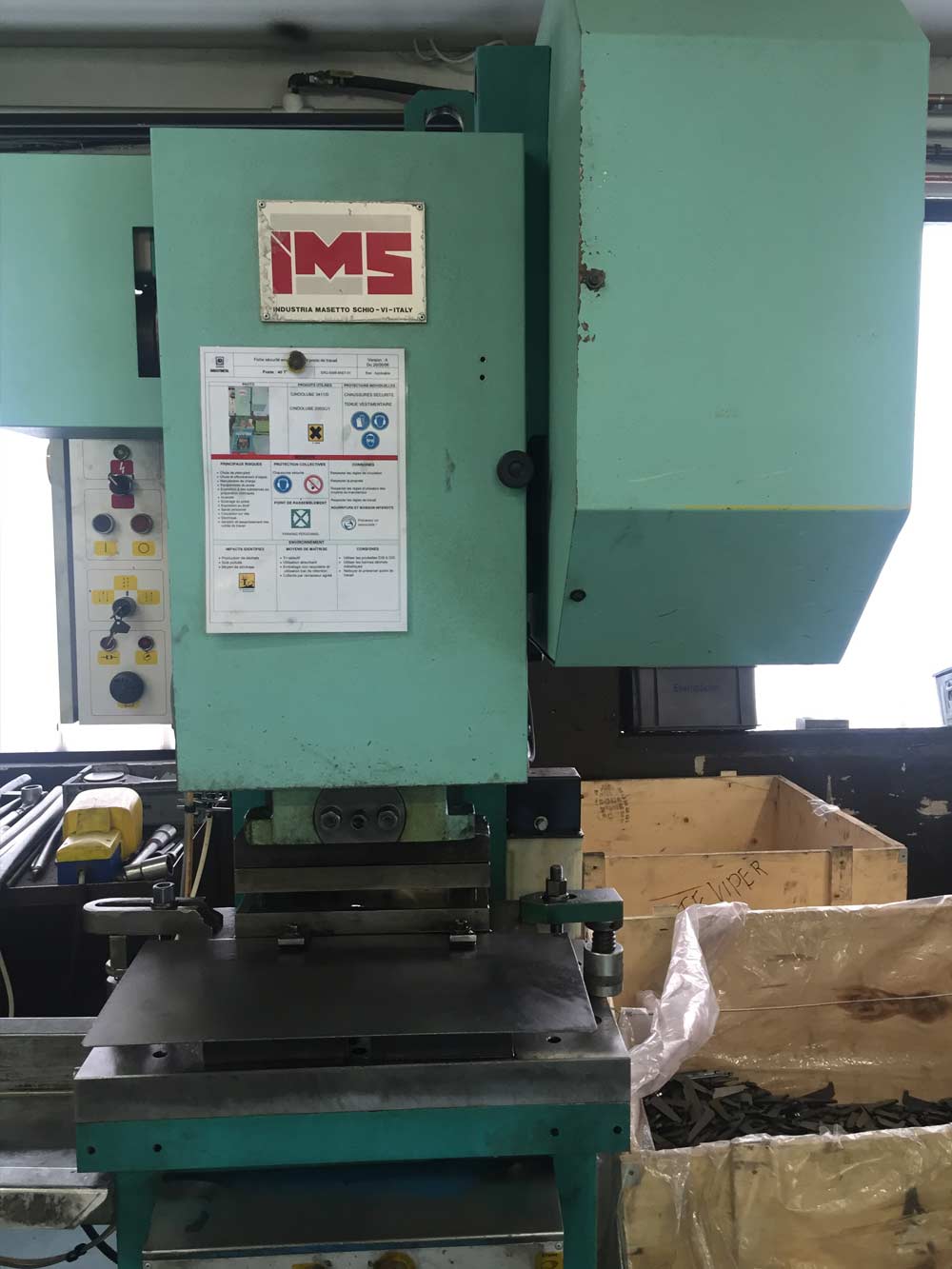

PRESSE 40T IMV

CARACTÉRISTIQUES COMMERCIALES

Machine : Presse
Puissance (Tonne) : 40
Table : 600 X 370
Marque : IMV

CARACTÉRISTIQUES TECHNIQUES

Fonction auto/reprise : reprise
Type : col de cygne
Coulisseau : 280 X 180
Course : 15 à 76
HOF : 275

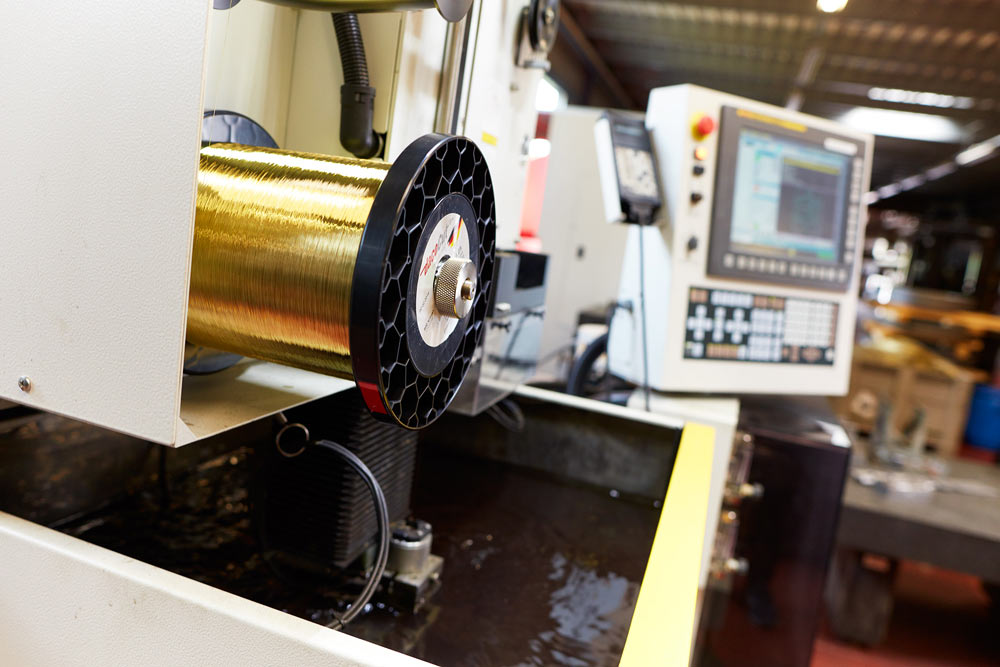

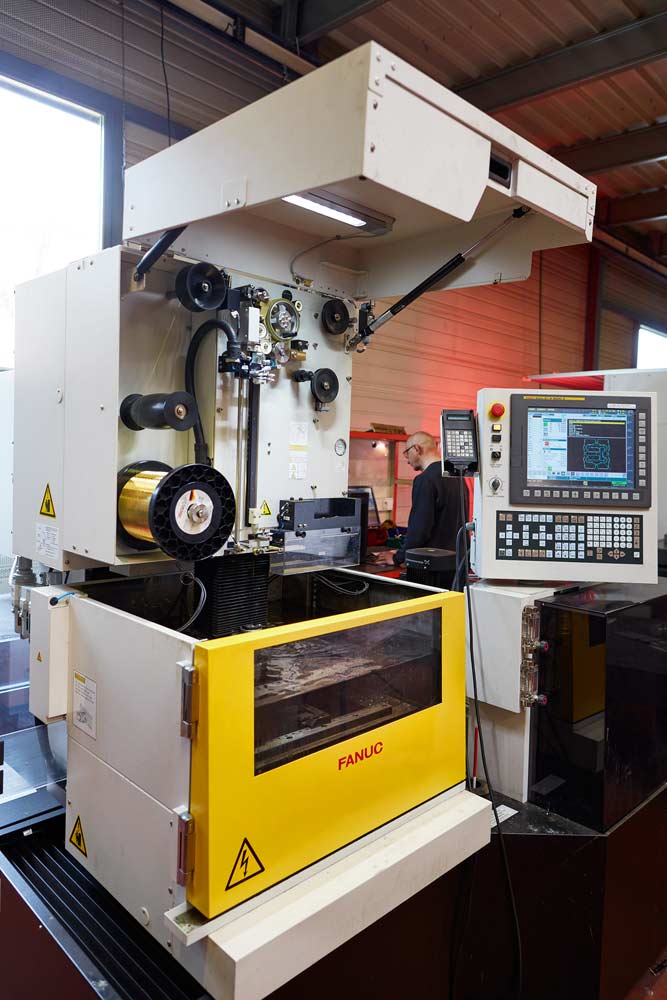

ELECTRO EROSION FANUC 1

CARACTÉRISTIQUES COMMERCIALES

Machine : Electro erosion
Modèle : α- C400iA
Table : 370 X 270
Poid maxi autorisé : 500 kg
Marque : FANUC

ELECTRO EROSION FANUC 2

CARACTÉRISTIQUES COMMERCIALES

Machine : Electro erosion
Modèle : α 1 i D
Table : 600 X 400
Poid maxi autorisé : 1000 kg
Marque : FANUC

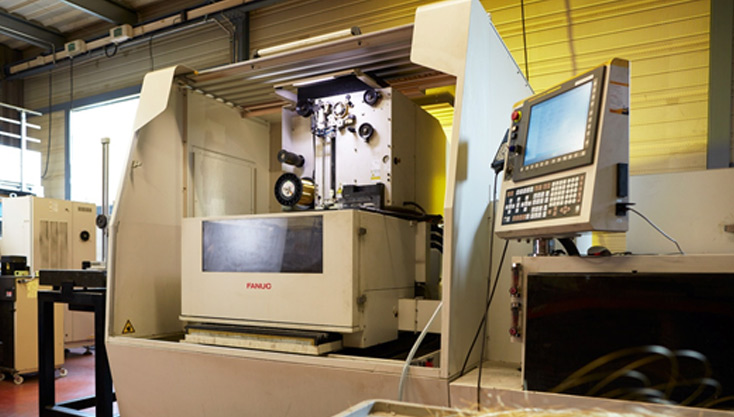

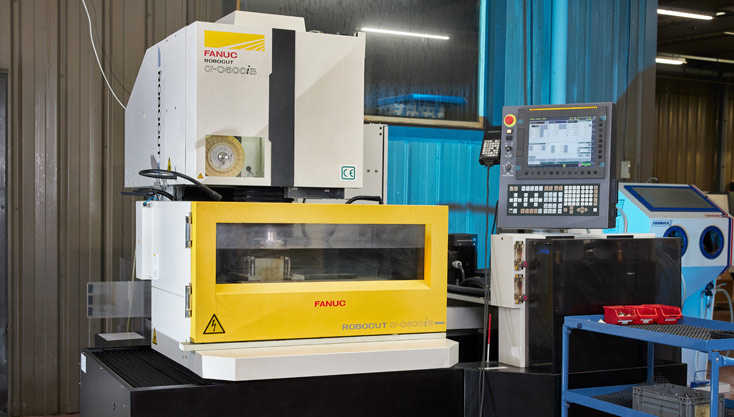

ELECTRO EROSION FANUC 3

CARACTÉRISTIQUES COMMERCIALES

Machine : Electro erosion
Modèle : α – C600iB
Table : 1050X820X300
Poid maxi autorisé : 1000 kg
Marque : FANUC

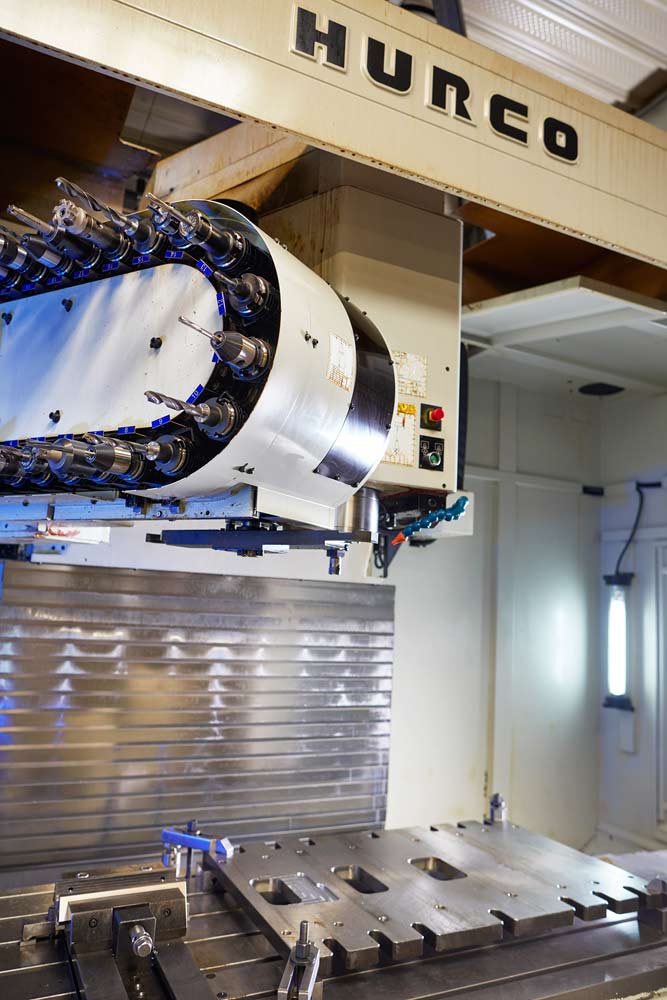

CENTRE USINAGE HURCO 1 / VERTICAL - 3 AXES

CARACTÉRISTIQUES COMMERCIALES

Machine : Centre usinage
Modèle : VMX64T
Table : 1 676 X 889
Marque : HURCO

CARACTÉRISTIQUES TECHNIQUES

Fonction : 3 axes
Charge table maxi : 2 722 kg
Puissance pic broche (Kw) : 18
Course X,Y,Z (mm) : 1 626 x 864 x 762
Nombre d’outil standard : 40

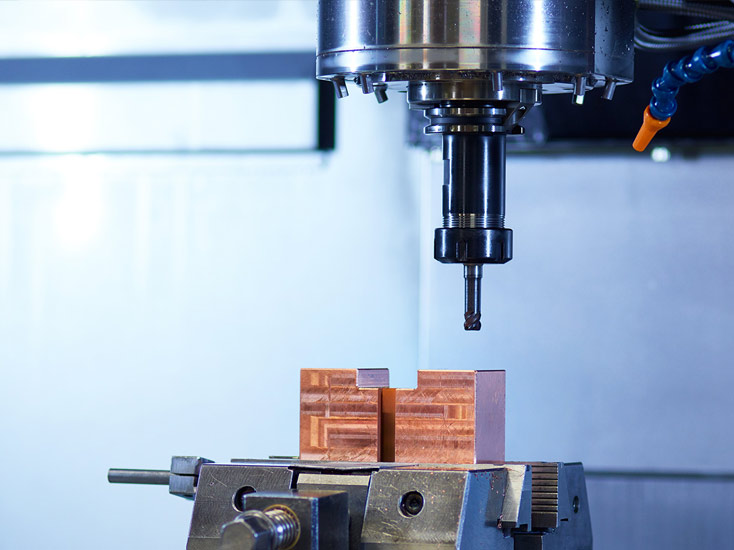

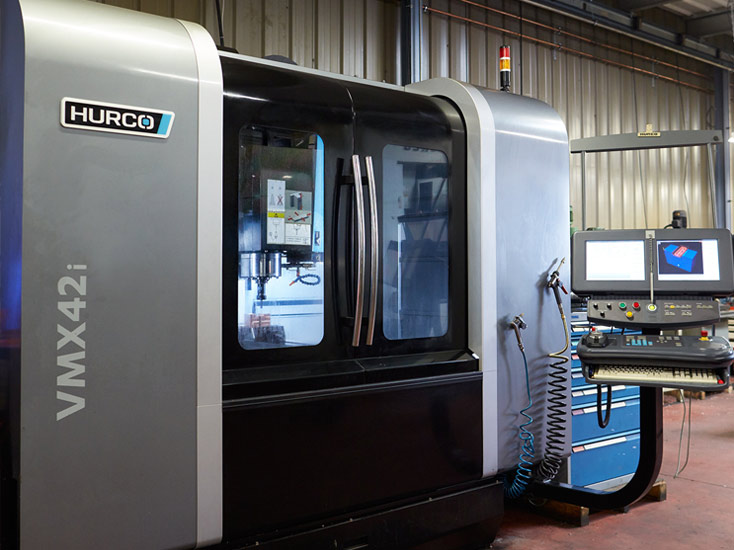

CENTRE USINAGE HURCO 2 / VERTICAL - 3 AXES

CARACTÉRISTIQUES COMMERCIALES

Machine : Centre usinage
Modèle : VMX42i
Table : 760 X 510
Marque : HURCO

CARACTÉRISTIQUES TECHNIQUES

Fonction : 3 axes
Charge table maxi : 1 360 kg
Puissance pic broche (Kw) : 9
Course X,Y,Z (mm) : 608 x 508 x 610
Nombre d’outil standard : 24

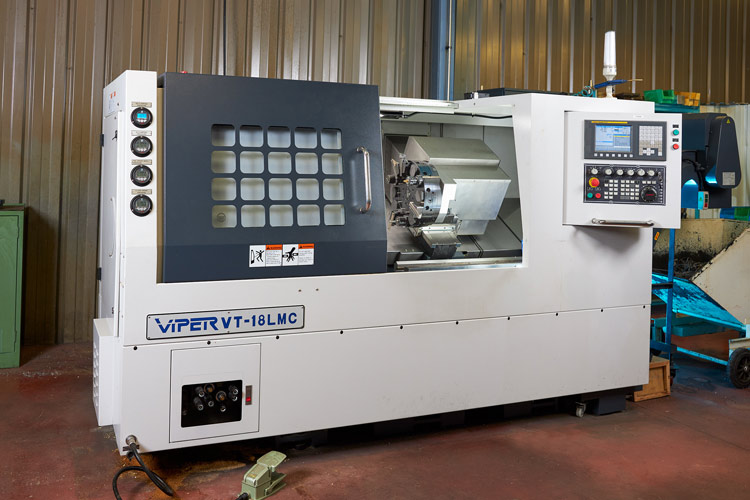

TOUR VIPER CNC 3 AXES

CARACTÉRISTIQUES COMMERCIALES

Machine : TOUR VIPER
Modèle : VT 18LM
Marque : VIPER

CARACTÉRISTIQUES TECHNIQUES

Fonction : 3 axes
Ø de tournage : ø 400 mm
Longueur de tournage : 650 mm
Course axe X : 230 mm
Course axe Z : 720 mm
Rotation broche : 5000 tr/min

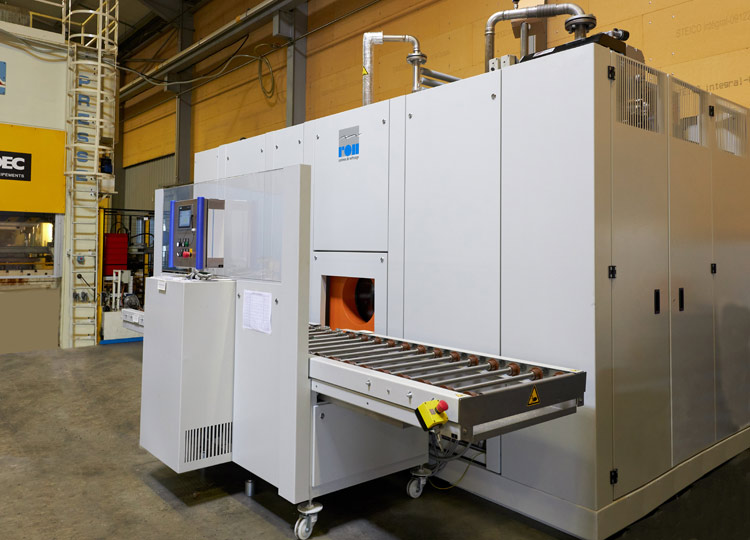

MACHINE DE LAVAGE ROLL A HYDROCARBURES NON CLHORES

CARACTÉRISTIQUES COMMERCIALES

Machine : Machine de lavage dégraissage à hydrocarbures non chlorés
Marque : ROLL

CARACTÉRISTIQUES TECHNIQUES

Chargement auto
Équipement ultra son type 3000
Dimension panier de chargement : 670X480X300
Longueur totale de chargement et déchargement : 4 000

Poids maxi par panier : 120 kg

TRIBOFINITION – METROLOGIE – QUALITE

⇢ Des moyens en tribofinition pour garantir une meilleure finition des pièces
⇢ Des outils en métrologie pour garantir une adéquation au cahier des charges client
⇢ Un système management qualité orienté amélioration continue et satisfaction client

TRIBOFINITION

Emboutimetal est équipé de 5 vibreurs circulaires de 600 litres permettant de dégraisser et d’ébavurer les pièces de toutes formes et de petites et moyennes dimensions.

Nous disposons dans notre atelier de 4 sécheurs permettant d’obtenir des pièces dégraissées et séchées, avec de la brillance grâce à l’utilisation de la rafle de mais.

Notre parc de tribofinition est relié à une centrifugeuse d’épuration Rösler traitant tous les effluents en circuit fermé.

Une nouvelle prestation chez Emboutimetal vous est proposée grâce aux 2 bols de polissage avec traitement des effluents .

MÉTROLOGIE

Emboutimetal dispose de moyens de contrôle multiples pour assurer et garantir à ses clients des livraisons de production en adéquation avec le cahier des charges.

Différents moyens de contrôles :

⇢ gabarit de contrôle mis à disposition des opérateurs sur presse
⇢ relevé de côte avec la machine de mesure tridimensionnelle 3D

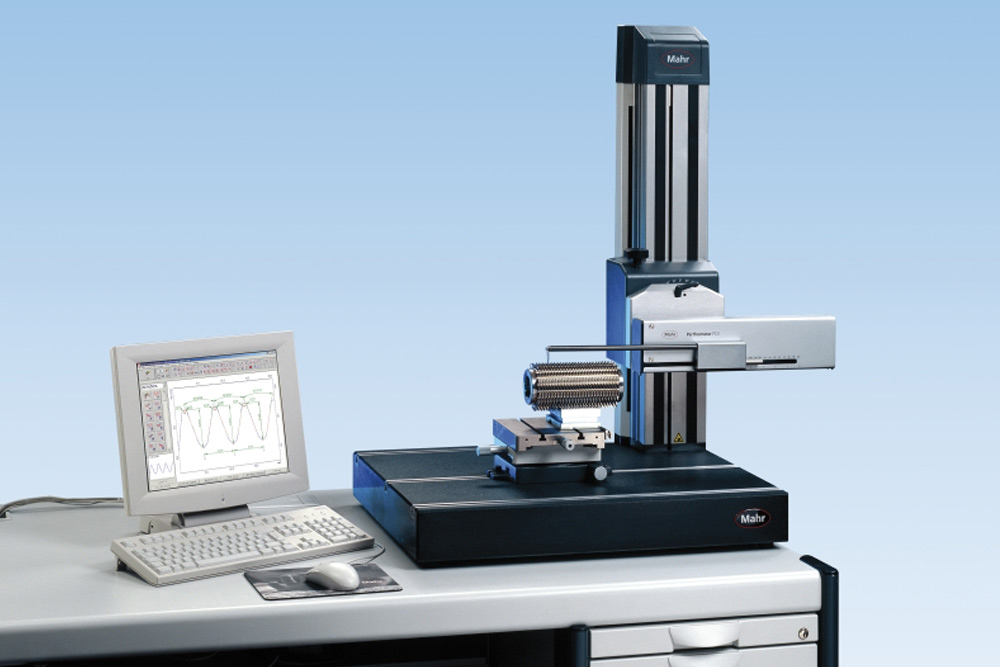

⇢ utilisation d’un profilomètre mesurant les ondulations et la géométrie des pièces

MÉTROLOGIE

Emboutimetal dispose de moyens de contrôle multiples pour assurer et garantir à ses clients des livraisons de production en adéquation avec le cahier des charges.

Différents moyens de contrôles :

ISO 9001 VERSION 2015

La société Emboutimetal est engagée dans une démarche d’amélioration continue dans le but d’accroitre ses performances qualités.

Dans un contexte concurrentiel de plus en plus exigeant, la simple satisfaction du client ne suffit plus. C’est pourquoi la société Emboutimetal, par l’intermédiaire du système de management qualité entend rendre ses clients, non pas « satisfaits », mais « très satisfaits ».

PARC MACHINES

PRESSES MECANIQUES AUTOMATIQUES

PRODUCTIONS MOYENNES ET GRANDES SERIES

PRESSES DE REPRISE - PRESSES AVEC TRANSFERT

Presses mécaniques automatiques, transferts, reprises

LE PARC MACHINES EMBOUTIMETAL EN DÉTAIL

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES COMMERCIALES

CARACTÉRISTIQUES TECHNIQUES

TRIBOFINITION – METROLOGIE – QUALITE

TRIBOFINITION

MÉTROLOGIE

MÉTROLOGIE

ISO 9001 VERSION 2015

Pour vos besoins de découpage emboutissage,

PLUS D’INFORMATIONS ? DEMANDE DE DEVIS ?
